第一章-UML概述

1什么是UML

统一建模语言(Unified Modeling Language，UML)是一种为面向对象系统的产品进行说明、可视化和编制文档的一种标准语言，是非专利的第三代建模和规约语言。UML使用面向对象设计的建模工具，但独立于任何具体程序设计语言

2组成概述

类图：是描述系统中的类，以及各个类之间的关系的静态视图。

用例图：描述角色以及角色与用例之间的连接关系。说明是谁要使用系统，以及他们使用该系统可以做些什么。一个用例图包含了多个模型元素，如系统、参与者和用例，并且显示了这些元素之间的各种关系，如泛化、关联和依赖。

顺序图：序列图是用来显示参与者如何以一系列顺序的步骤与系统的对象交互的模型。顺序图可以用来展示对象之间是如何进行交互的。

等等。。

第二章-详解

1类图

描述类的信息，以及类和类之间的关系信息。 通常在Rational Rose工具的LogicalView目录下实现类图, 一般会创建一些目录用来组织这些类图,因为 类可能会比较多。

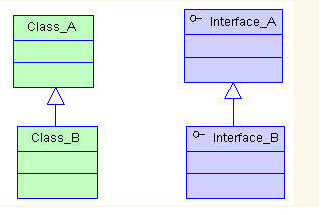

一、继承关系

​ 继承指的是一个类（称为子类、子接口）继承另外的一个类（父类、父接口）的功能，并可以增加它自己的新功能的能力。在java中继承关系通过关键字extends明确标识，在设计时一般没有争议性。在UML类图设计中，继承用一条带空心三角箭头的实线表示，从子类指向父类，或者子接口指向父接口。

​

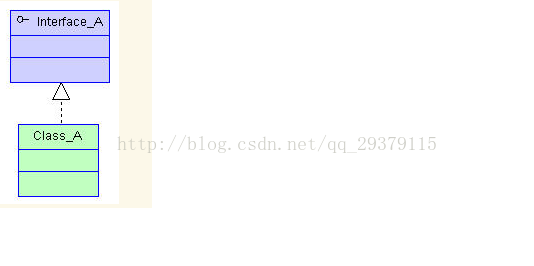

二、实现关系

​ 实现指的是一个Class类实现interface接口（可以是多个）的功能，实现是类与接口之间最常见的关系。在java中实现关系通过implements明确标识，在设计时一般没有争议性。在UML类图设计中，实现用一条带空心三角箭头的虚线表示，从类指向实现的接口。

​

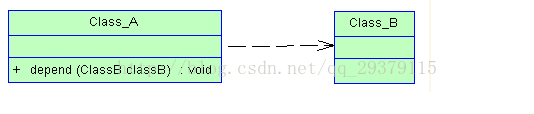

三、依赖关系：方法中使用到某类

​ 简单地理解，依赖就是一个类A使用到了另一个类B，而这种使用关系是具有偶然性、临时性、非常弱的，但是类B的变化会影响到类A。比如某人要过河，需要借用一条船，此时人与船之间的关系就是依赖。表现在代码层面为，类B作为参数被类A在某个method方法中使用。在UML类图设计中，依赖关系用由类A指向类B的带箭头虚线表示。

四、关联关系

​ 关联体现的是两个类之间语义级别的强依赖关系，比如我和我的朋友，这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的，而且双方的关系一般是平等的。关联可以是单向、双向的。表现在代码层面为，被关联类B以类的属性的形式出现在关联类A中，也可能是关联类A引用了一个类型为被关联类B的全局变量。在UML类图设计中，关联关系用由关联类A指向被关联类B的带箭头实线表示，在关联的两端可以标注关联双方的角色和多重性标记。

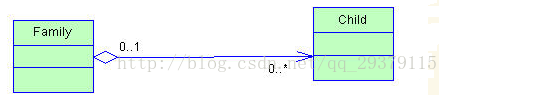

五、聚合关系

​ 聚合是关联关系的一种特例，它体现的是整体与部分的关系，即has-a的关系。此时整体与部分之间是可分离的，它们可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享。比如计算机与CPU、公司与员工的关系等，比如一个航母编队包括航空母舰、驱逐护卫舰、舰载飞机及核动力攻击潜艇等。表现在代码层面，和关联关系是一致的，只能从语义级别来区分。在UML类图设计中，聚合关系以空心菱形加实线箭头表示。

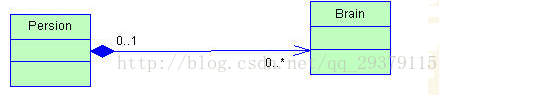

六、组合关系

​ 组合也是关联关系的一种特例，它体现的是contains-a的关系，这种关系比聚合更强，也成为强聚合。它同样体现整体与部分间的关系，但此时整体与部分是不可分的，整体的生命周期结束也就意味着部分的生命周期结束，比如人和人的大脑。表现在代码层面，和关联关系是一致的，只能从语义级别来区分。在UML类图设计中，组合关系以实心菱形加实线箭头表示。

2用例图

用例图是指由参与者（Actor）、用例（Use Case），边界以及它们之间的关系构成的用于描述系统功能的视图。用例图（User Case）是外部用户（被称为参与者）所能观察到的系统功能的模型图

3时序图

时序图（Sequence Diagram），又名序列图、循序图，是一种UML交互图。它通过描述对象之间发送消息的时间顺序显示多个对象之间的动态协作。它可以表示用例的行为顺序，当执行一个用例行为时，其中的每条消息对应一个类操作或状态机中引起转换的触发事件。
